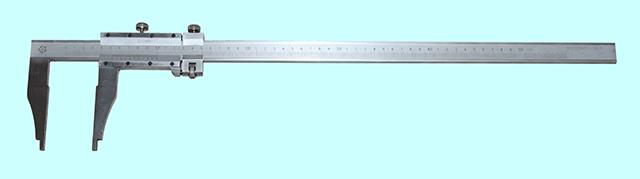

Штангенциркуль 0 - 800 ШЦ-III (0,02) с устр. точн. устан. рамки H-125мм "TLX" (V13-160C) (сломан замок на футляре)

Сломан замок на футляре. Штангенциркуль имеет две шкалы и микрометрическое устройство для тонкой регулировки рамки. Основная шкала нанесена на штанге с делениями через 1 мм, вторая шкала - на нониусе, который закреплен на рамке. Фиксация рамки производиться при помощи стопорного винта. Плавное перемещение рамки обеспечивается пружиной, расположенной внутри рамки. Наружные размеры измеряются при помощи обеих пар губок. Верхние губки используются для разметочных работ. Для измерения внутренних размеров используются нижние нижние губки. При таких замерах измеряемый размер равен величине отсчета по шкале штангенциркуля плюс величина губок. Размер сдвоенных губок маркируется на одной из губок штангенциркуля. Отсчет размеров производиться методом непосредственной оценки совпадения деления шкалы с делениями нониуса. Технический паспорт (Word)
